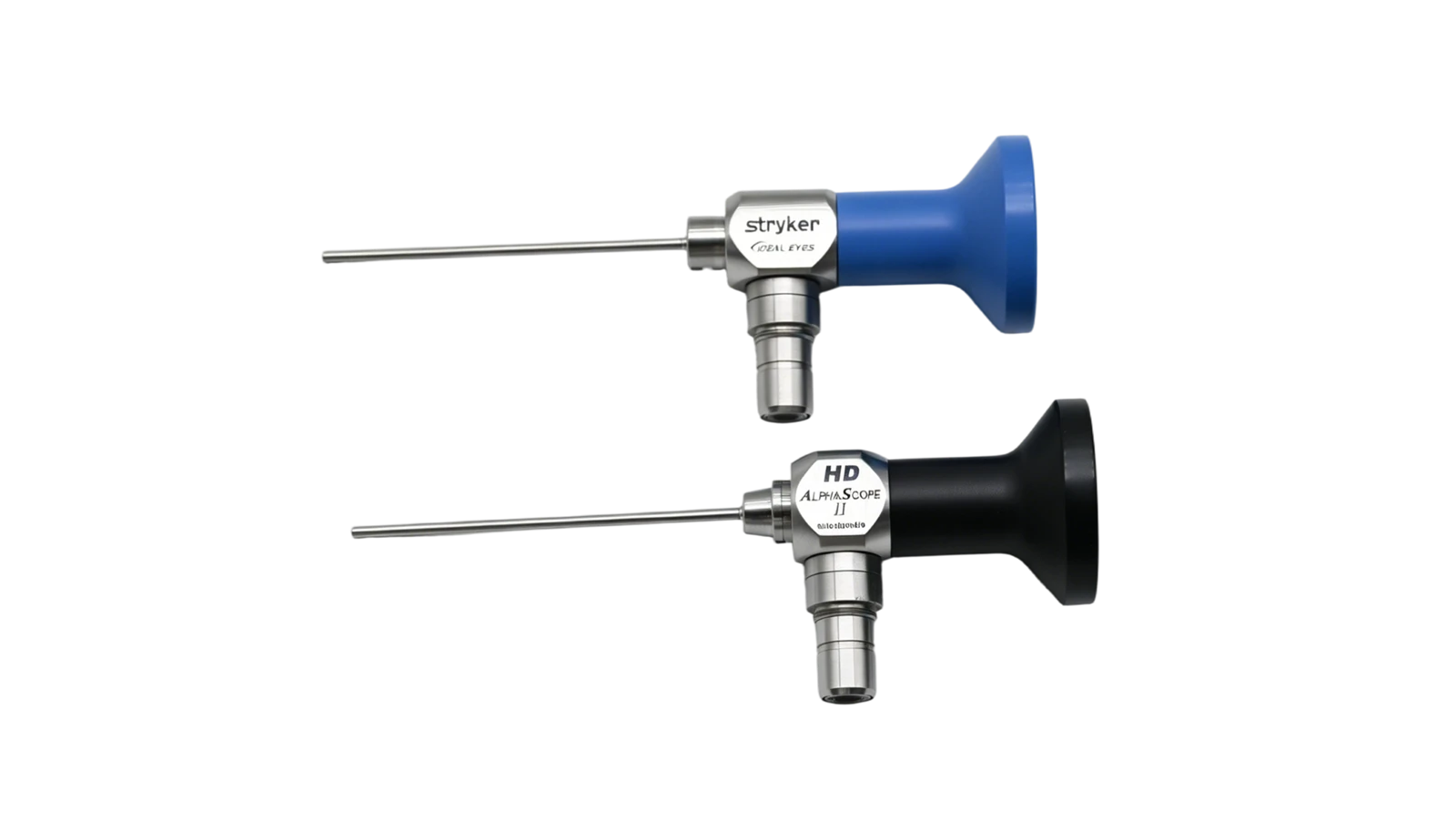

Tento technický kufřík se zaměřuje na dva modely čelistních artroskopů, STRYKER 0502-119-010 a GIMMI E.8186.20. Podrobně rozebereme celý pracovní postup demontáže optické čočky, hloubkového čištění, montáže a optické kalibrace. Tyto dva osciloskopy sdílejí téměř identickou vnitřní optickou architekturu, takže jejich logika odstraňování problémů a provozní postupy jsou vysoce zaměnitelné. Tato příručka slouží jako univerzální reference pro servis podobných artroskopických optických systémů.
Demontáž optické dráhy

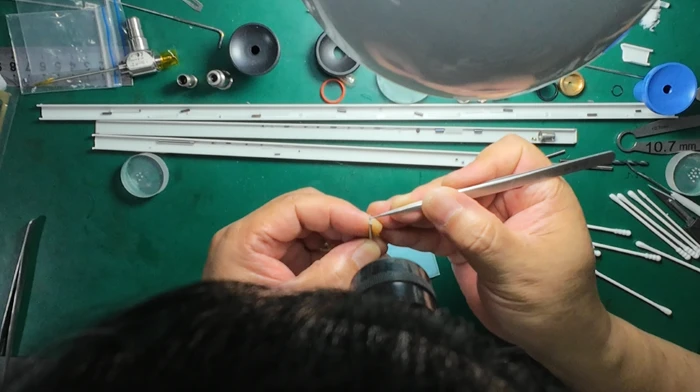

Zahajte trhání optické dráhy vyjmutím distančních trubic, membrán a kompresních bloků adaptéru. Použijte hákovou sondu, abyste dosáhli dovnitř distanční trubice, jemně ji uvolněte a poté ji zvedněte pomocí přesných kleští. Lehkým poklepáním na pouzdro sondy uvolněte vnitřní kompresní bloky. Během tohoto kroku je vyžadována pečlivá kontrola aplikované síly, aby se zabránilo posunutí vnitřních optických součástí nebo poškození vlivem vibrací. Aby bylo zajištěno, že pořadí zarovnání optických komponent zůstane během demontáže nerušené, používá se redukční pouzdro.
(Nainstalujte redukční pouzdro)
(zmenšení pouzdra)

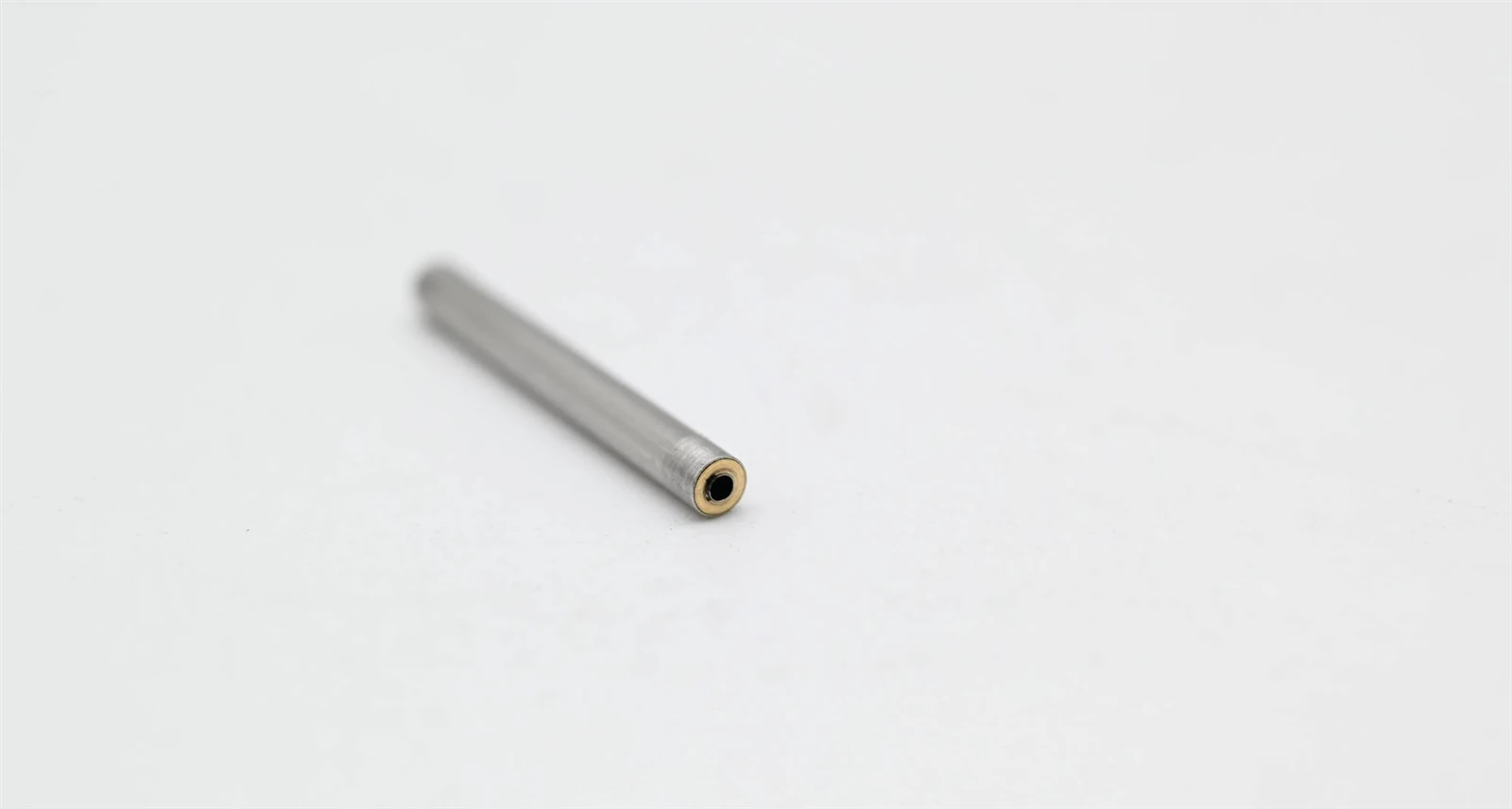

Specifickou konstrukci pouzdra redukce tvoří nerezová trubka o vnějším průměru 2,7 mm sloužící jako hlavní tělo s měděnými manžetami (tloušťka 2 mm) na obou koncích; uvnitř je instalována nerezová trubka o vnitřním průměru 1,1 mm a vnějším průměru 1,25 mm. Tento nástroj vyžaduje vysokou soustřednost a funkce, aby bylo zajištěno, že čočky tyčí udrží svou původní sekvenci beze změn během demontáže a montáže.
Připojte redukční pouzdro a prodloužený externí adaptér k artroskopu. Při vizuální kontrole jemně poklepávejte na tělo dalekohledu, dokud se čočky tyče neobjeví z otvoru tubusu dalekohledu. Způsob potvrzení úplného odstranění všech optických prvků je následující: Vložte do artroskopu tenkou trubici z nerezové oceli, označte polohu, kde se trubice nemůže dále posunout, poté porovnejte tuto vyznačenou hloubku s celkovou délkou vnější trubice dalekohledu, abyste ověřili, zda byly všechny vnitřní součásti zcela vytaženy.
Čištění
Po odstranění všech optických prvků přejděte k čištění vnitřku těla dalekohledu. Nejprve seškrábněte zbytky lepidla na distální špičce pomocí kleští, poté vyleštěte vrstvy zbytkového lepidla brusným papírem o zrnitosti 1200, abyste obnovili čistý kovový povrch.
Chcete-li vyčistit vnitřní stěnu hřídele dalekohledu, protlačujte ubrousky z nerezové oceli -namočené- chlupy sem a tam skrz lumen.
V tomto případě použitá trubka z nerezové oceli má vnější průměr 1,0 mm a vnitřní průměr 0,9 mm, což odpovídá rozměrům optického systému. Proces čištění je nutné několikrát opakovat, aby na vnitřních stěnách nezůstaly žádné nečistoty.
(podtlak-pročištění vakuem)

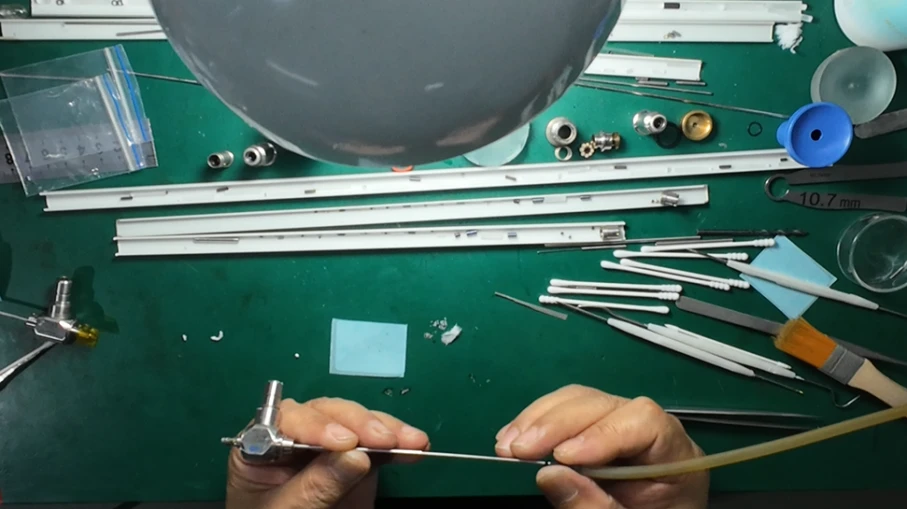

Po setření připojte k trubici z nerezové oceli odsávací zařízení, aby se vnitřní stěna šachty pročistila podtlakem- a odstranily se jemné nečistoty, vlákna a zbytkový alkohol uvnitř. Během sání opakovaně pohybujte trubicí z nerezové oceli dopředu a dozadu, abyste zajistili úplné vyčištění všech segmentů lumen. Po dokončení čištění utěsněte oba konce hřídele sondy vysokoteplotním-těsnicím prostředkem, abyste zablokovali prach a zabránili sekundární kontaminaci.
Testovací sestava

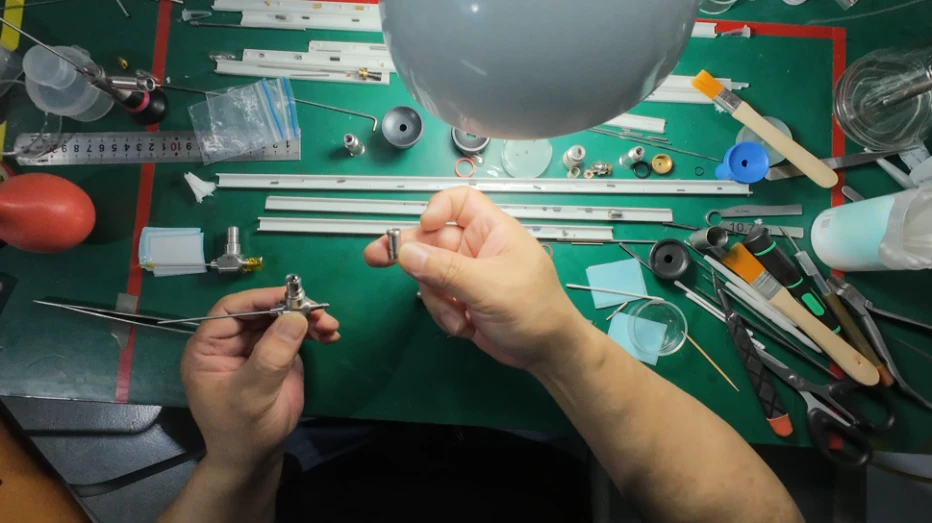

Vnitřní montážní pouzdro slouží k nastavení centrování vláknového kabelu okuláru. Pokud je pouzdro poškozeno nebo způsobuje optickou odchylku středění, vybrousíme a opravíme na hodinářském soustruhu. Při vyjímání tyčových čoček používejte okulárové sestavy z cystoskopů nebo hysteroskopů STRYKER se shodnými vnitřními a vnějšími průměry jako pomocné nástroje, abyste udrželi rozebrané optické komponenty ve správném pořadí.
(pomocný nástroj pro demontáž)
Montáž vyžaduje extrémně vysokou provozní přesnost. Toto opravné pouzdro využívá 40x hlavovou lupu pro provoz; přijatelný je také-binokulární mikroskop s vysokým výkonem. Před montáží musí být obě strany čoček lupy/mikroskopu a všechny upínací kleště důkladně očištěny, aby se odstranily prachové a olejové skvrny.
O výběru nástrojů,,Extra-jemné kleště se používají k čištění a instalaci distančních trubiček, zatímco k držení optických čoček jsou zapotřebí speciální speciální kleště. Toto pouzdro používá kleště na čočky s kulatou čelistí o průměru 1,1 mm. Tento design účinně zabraňuje ztrátě čočky nebo poškrábání během stírání. Vnitřní vývrt distančních kroužků je třeba otřít drobnými tampony-, které nepouštějí vlákna, aby byla zaručena čistota všech spárovaných povrchů.
U tohoto modelu endoskopu je nejlepší kompletně rozebrat, vyčistit a znovu sestavit celou sestavu čočky objektivu. Vnitřek těla dalekohledu je rozdělen do tří částí, takže montáž zezadu směrem dopředu je poměrně náročná. Během postupu nejprve odstraňte čočky tyčí a distanční vložky; poté zahřejte sestavu čočky objektivu na přibližně 200 stupňů a pomocí specializovaného trubicového nástroje vysuňte každý optický prvek jeden po druhém. Po dokončení čištění vložte součásti postupně od distálního konce (hlava dalekohledu) a sestavte jednotku čočky objektivu.
Lepení čočky objektivu
Proces lepení přímo určuje těsnost a životnost skupiny čoček objektivu. Tato oprava využívá vlastní tmel odolný vůči vysokým{1}}teplotám s následujícími vlastnostmi:
Odolává teplotám až 500 stupňů, dobře se spojuje se sklem a nerezovou ocelí a vykazuje vynikající odolnost proti stárnutí, kyselinám a zásadám. Toto poloprůhledné-lepidlo se vyznačuje dobrou tekutostí; při použití k lepení sestav čoček objektivů zajišťuje účinnou hloubku průniku a vzduchotěsnost,-která v tomto ohledu překonává polotuhá lepidla-. Je však nutná pečlivá kontrola doby zpracování a zahřátí na přibližně 300 stupňů je nezbytné, pokud je třeba vrstvu lepidla rozebrat.[více informací o...]
- Míchání lepidla: Přiměřené množství lepidla rovnoměrně míchejte po dobu asi 2 minut a poté jej nechte déle než deset minut odpočívat, aby bylo možné před-vytvrzení. S aplikací začněte, jakmile lepidlo získá mírnou lepivost; jeho snížená tekutost zabraňuje prosakování dovnitř. Upravte rychlost míchání podle okolní teploty: řidší lepidlo při vysoké teplotě lze míchat o něco rychleji. Drobné mikrobubliny vzniklé během míchání se přirozeně rozptýlí a neovlivní konečné výsledky utěsnění. Všimněte si, že lepidlo se během odpočinku mírně smršťuje. Pokud během zapouzdření dojde k neúplnému vyplnění, povrchové lepidlo se přirozeně sblíží dovnitř prostřednictvím molekulárního napětí, aby bylo zajištěno úplné vnitřní utěsnění.

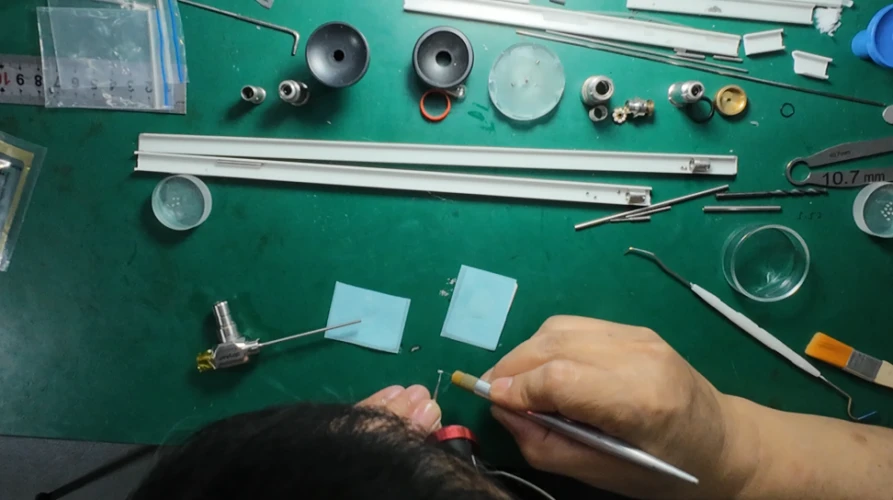

- Dávkování lepidla: Začněte dávkovat, jakmile lepidlo dosáhne stavu tenké struny. Upněte 0,3 mm akupunkturní jehlu jako aplikátor lepidla. Operační kroky: Nejprve přilepte čočku objektivu mírně ven pomocí kleští s malým kouskem 3M pásky, znovu-upevněte čočku 1,2mm mikro-kleštěmi na čelisti, naberte lepidlo akupunkturní jehlou a na přední polovinu obvodu čočky objektivu naneste stejnoměrný povlak. S pomocí párátka nainstalujte čočku zpět do otvoru tubusu. Po vložení pečlivě zkontrolujte, zda nedošlo k přetečení nebo nahromadění lepidla po obvodu čočky.
(Výdej lepidla)
- Odstranění přebytečného lepidla: Nechte lepenou sestavu stát 8 hodin; lepidlo získá částečnou tvrdost, ale v této fázi není zcela vytvrzeno. Seškrábněte přebytečné lepidlo párátky nebo vatovými tampony, tepelně vytvrďte sestavu, abyste maximalizovali pevnost spojení, a poté otřete dočista alkoholovými tampony. V případě škrábanců na povrchu čoček nebo odolných zbytků, které nelze odstranit jednoduchými tampony nebo alkoholem, zřeďte leštící hmotu čistou vodou a jemně vyleštěte špičkou párátka obalenou mikrovláknem. Důležité upozornění: Dokončete úpravu optického obrazu, dokud je lepidlo stále částečně vytvrzené, a před konečným úplným vytvrzením potvrďte kvalifikované zobrazení. Plně vytvrzené lepidlo vytváří trvalé spoje, které znesnadňují následnou demontáž a opětovné{5}}ladění.
Kalibrace okuláru
Chcete-li okulár rozebrat, rozřízněte vnější tubus okuláru soustružnickým nástrojem. Následné opětovné pájení{1}} může přesně obnovit původní průměr a šířku trubky, aniž by byla ohrožena přesnost montáže.
Před instalací okuláru zcela zatlačte distanční trubice na místo pomocí kleští a poté namontujte základnu pro nastavení okuláru pro jemné{0}}vyladění vystředění optického kabelu. Důkladně očistěte vnitřní závity okuláru, aby se zabránilo vniknutí nečistot do optické dráhy během navlékání. Pomalu otáčejte okulárem dovnitř a sledujte optický obraz v reálném čase-. Pokud není optický kabel vyrovnán, rozeberte všechny díly, znovu{5}}vyčistěte a zopakujte montáž.
(Vyčistěte vnitřní závity okuláru)
Konečná oprava a montáž
Před kompletní optickou montáží musí být každý jednotlivý komponent uvnitř těla dalekohledu vyčištěn samostatně, včetně obou povrchů každé tyčové čočky a vnějšího povrchu každé distanční trubice. Optické čočky nebo sestavy držte čistými kleštěmi, otírejte povrchy čoček krouživými pohyby nebo spirálami směrem od středu k okraji pomocí tamponů navlhčených alkoholem-, abyste místo roznesení nečistot zvedli nečistoty. Během utírání tampony často vyměňujte, abyste předešli sekundárním škrábancům od špinavých tamponů. Všechny montážní práce musí používat předem vyčištěné kleště a přípravky; přímý kontakt holou rukou-s čočkami přinese nové nečistoty.
(shromáždit)
Veškerý výběr vlastního nástroje, přizpůsobení lepidla, procesy lepení, demontáž a montážní sekvence zobrazené v tomto případě jsou ověřeny opakovanými praktickými zkouškami údržby. V dalších článcích budeme pokračovat ve sdílení případů oprav dalších modelů endoskopů, zůstaňte naladěni.
